二、总线
总线的基本概念
总线是连接各个部件的信息传输线，是各个部件共享的传输介质。
为什么要有总线？
如果设备与设备不是通过总线来传输，而是直接连接两个设备，那么随着设备的增多，不同设备之间需要连接的线也会越来越多，因此需要一个通用的公共的线路来传输。举个生活中的例子，总线就像公交线路一样，从A点到B点可能没有直达的线路（好比设备没有直连），但在A点和B点附近都有同一条公交线路（总线），这条线路上还有别的站点（用于其他设备接入总线）。
总线的分类
片内总线
芯片内部的总线
系统总线
计算机各部件之间的信息传输线
数据总线
双向，与机器字长、存储字长有关
地址总线
单向，与存储地址、I/O地址有关
控制总线
有出，CPU向外送（存储器读、存储器写、总线允许、中断确认）
有入，（中断请求、总线请求）
通信总线
用于计算机系统之间或计算机系统与其他系统（如控制仪表、移动通信）之间的通信
串行通信总线
并行通信总线
总线特性及性能指标

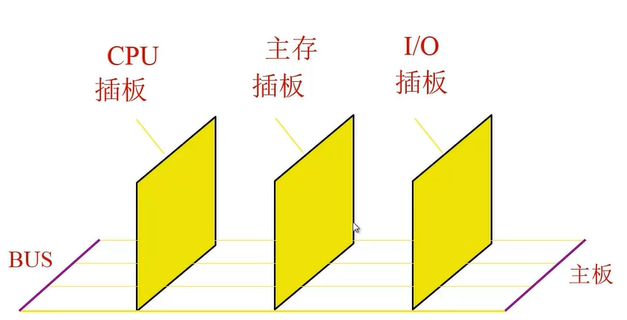

总线物理实现
总线特性
机械特性
尺寸、形状、管教数及排列顺序
电气特性
传输方向和有效的电平范围
功能特性
每根传输线的功能如 地址、数据、控制
时间特性
信号的时序关系
总线的性能指标
总线宽度
数据线的根数
标准传输率
每秒传输的最大字节数（MBps）
时钟同步/异步
同步、不同步
总线复用
地址线 与 数据线 复用
信号线数
地址线、数据线和控制线的总和
总线控制方式
突发、自动、仲裁、逻辑、计数
其他指标
负载能力
总线结构

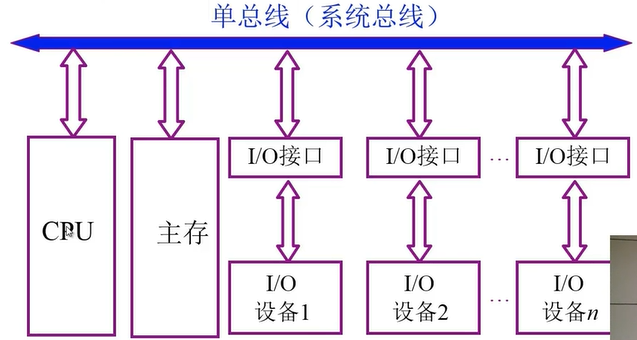

1.单总线结构框图
缺陷：
- 在主存和I/O设备进行写入的过程时，CPU是无法正常工作的，影响CPU运行效率
- 如果设备很多，总线会很长，远端设备的延时会比较长

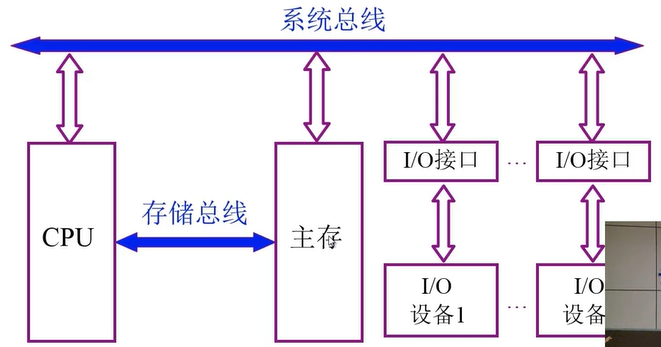

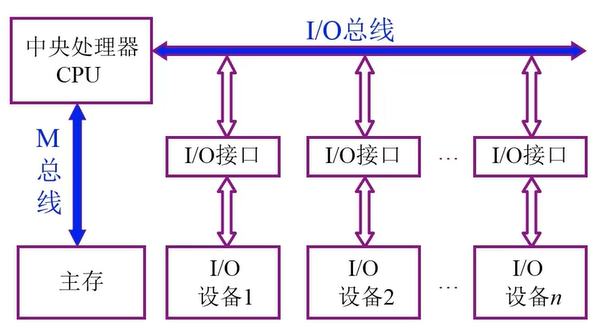

2.面向 CPU的双总线结构框图
改进：
- 由于CPU需要频繁地与主存数据传输，因此提供一条单独的总线来进行两者通讯
缺陷：
- 主存与外部I/O设备之间无法直接数据传输，需要通过CPU来做中转
3.以存储器中为中心的双总线结构框图
4.三总线结构

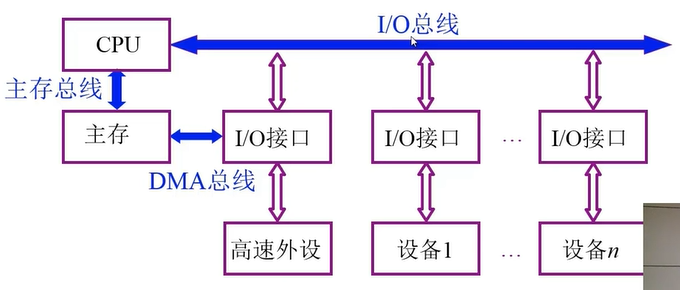

DMA 直接存储器访问，用于外部高速设备直接访问系统内存。
5.三总线结构的又一形式
由于CPU和主存速度差距过大，中间引入高速缓存 Cache来作为中转，将CPU常用指令都存放在Cache中。

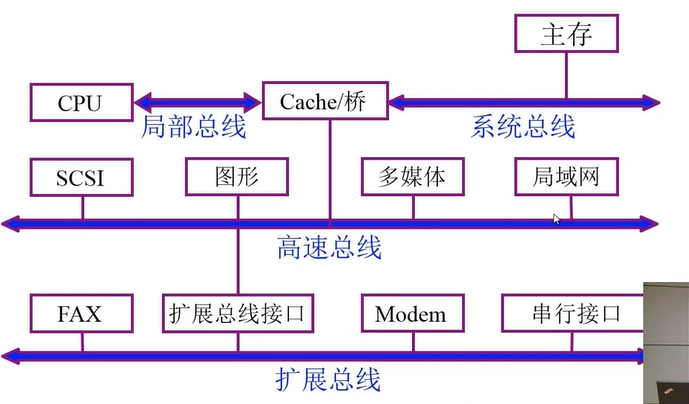

6.四总线结构
总线控制
总线判优控制
- 主设备（模块） 对总线有控制权
- 从设备（模块） 响应 从主设备发来的总线命令
- 总线判优控制
- 集中式
- 链式查询
- 计数器定时查询
- 独立请求方式
- 分布式
- 集中式
链式查询

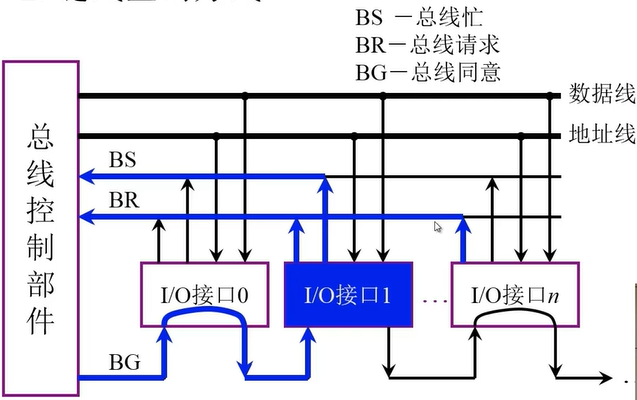

- 设备通过I/O接口 使用 BR总线 向总线控制部件 发送总线控制请求，因为所有的I/O接口都共用同一条总线，总线控制部件收到请求后无法判断是哪个接口发送的请求，这就好比，传纸条，最后一个人只知道纸条是前一个人传过来的，但不知道是前边哪个人写的。
- 总线控制部件会通过 BG总线 向下进行查询，看看是谁发送的请求，会找到第一个发送总线请求的接口 ，例如图中的 I/O接口1。
- 找到后 I/O接口1 后，该接口会使用 BS总线，向总线控制部件 发送总线忙的信号，这样该接口就获取到了总线的控制权。
缺陷：
- 各个设备占用总线的优先级和 BG总线的查询顺序有直接关系，也就是不同的设备接口有不同的优先级
- 在BG总线链式查询 总线请求发起设备的过程中，如果BG线路上发生电路故障，故障点之后的设备将再也无法获取总线的控制权。

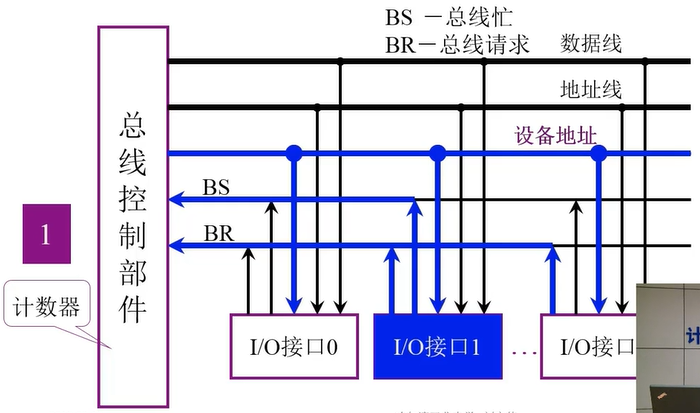

计数器定时查询
和链式查询的过程类似，不同点在于对链式查询的缺陷做了改进，通过在总线控制部件中引入一个计数器来改变查询接口的顺序，具体的做法是调整计数器的初始值，可以将初始值设置为上次控制总线的接口编号，也可以通过软件来设置该初始值。这样总线控制部件在查询接口就不是按照固定的顺序了，解决了链式查询的问题。

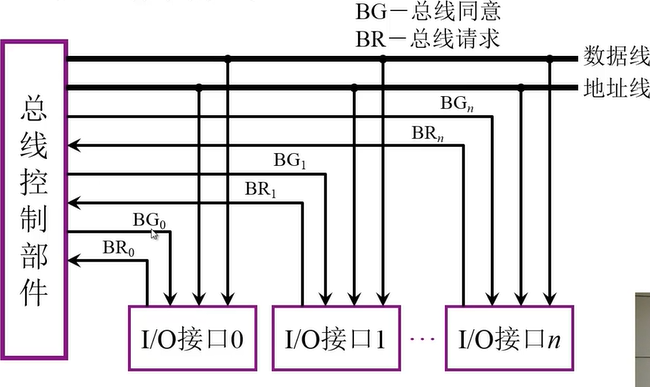

独立请求方式
总线通信控制
目的 解决通信双方 协调配合 问题
总线传输周期
申请分配阶段
主模块申请，总线判优决定
寻址阶段
主模块向从模块 给出地址 和 命令
传数阶段
主模块和从模块 交换数据
结束阶段
主模块 撤销有关信息
总线通信的四种方式
同步通信
由 统一时标 控制数据传输
异步通信
采用 应答方式 ，没有公共时钟标准
半同步通信
同步、异步结合
分离式通信
充分挖掘系统总线每个瞬间的潜力
